通信管道人孔号码牌的制作和编号方法
2014/11/27 13:11:50一、引言
通信线路的敷设方式有架空、管道和直埋（包括水底）三种方式，而管道敷设方式目前在全国各地最普遍地被广泛采用，通信管道主要集中应用于城、镇市区或郊外人口比较密集和道路顺畅的地区。为了便于通信管道的施工及日后维护和管理，必须对不同路段的通信管道的人孔进行编号。如果各地区的编号方法不统一，五花八门就必然会造成电信资源管理上的混乱，也不便于识别。因此、有必要在全国范围内采取统一的编号方法，本文就是介绍合乎规范的信管道人孔号码牌的制作和编号方法。希望我们的设计人员能够掌握并运用于工程设计中，有效地起到指导施工的作用。
二、人孔编号方法
人孔编号首先需要找当地电信分公司的资源中心，由资源中心提供统一的资源编码，不能由设计或施工单位自行编码。设计人员获得资源中心提供统一的资源编码后标在相应的设计图纸上，施工单位再根据施工图纸进行编写。
编号方法如下：

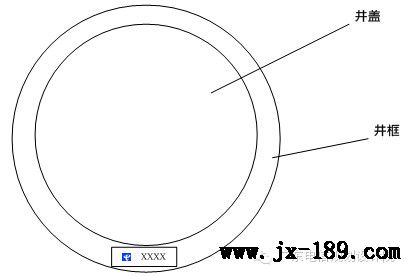

人孔编号示意图
说明：
1、制作规格和材料要求：
（1）井号牌采用瓷片制成，375px,宽125px。
（2）字体用电信蓝、字高3厘米。
2、使用范围和要求：
（1）郊外、市内适当位置。
（2）人行道边线侧
（3）面向马路。
三、管道路由地面金属牌制作和安装

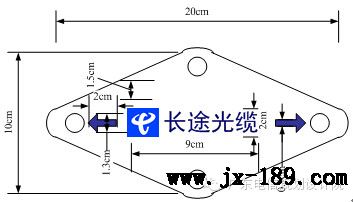

地面金属牌示意图
说明：
1、制作规格：
（1）规格：总长500px，总宽250px，最短的边长为50px制成不规则的棱形牌（有利于与电力和燃气标志牌分开），用不锈钢片制作，全部采用凸字制作。
（2）“长途光缆”字体为黑体，字宽为50px。
2、使用范围和要求：
（1）使用地段：城镇水泥或广场砖、彩砖铺设不可开凿的道路。
（2）标牌的装设：先用冲击钻按实际孔距和孔径的大小打好四个小孔，小孔最好用木销（塑料销强度差一些）钉实，然后用100px以上的木纹螺丝拧紧不锈钢牌，钢牌应紧贴地面。
（3）视线路的走向及相关道路的情况，每隔10-15米设立一个。遇与电力和燃气及其他运营商的管道交越点上方，应设立多一个。
四、地砖的制作与安装

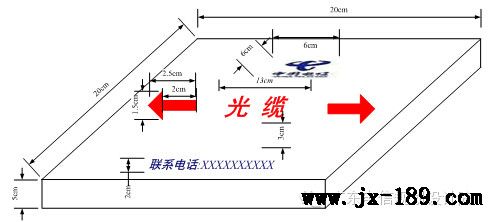

地砖示意图
说明：
1、制作规格：
（1）地砖规格： 长500px，宽500px，高125px，也可根据实际情况在不可凿的水泥面上喷字（用白色油漆做铺底，红色字喷涂，使用预制好的模具进行喷涂，不宜用手写）的方法，上面喷涂电信企业标志、“地下光缆注意保护”字样和联系电话，字体大小要求距离该点较远位置能看到为准，清晰标识光缆路由。
（2）地砖制作材料可以是水泥预制做成凹字，也可以用高强度塑料制成。
（3）砖面字体大小：“光缆”字高为75px，黑体红色字，居中。中国电信企业标志高度150px，蓝色。联系电话字高50px，黑体红字。
2、使用范围和要求：
（1）使用地段：不可种立高标桩以免影响行人通行的道路上，水田田坎，绿化草地等。
（2）在绿化草地种立时，须高出草地泥土平面2 cm，在行人的道路、田坎上，则应与路面平齐。
（3）底面应铺水泥沙浆固定平整，不得随意放置（箭头指向以光缆实际路由走向为准），以免移位影响路由指向的准确度。
（4）应设立在路由的正上方，不得偏离实际路由250px以上；遇特殊情况，亦不得偏离500px，并须在砖上方标明偏差。
