CDMA与LTE-FDD室内覆盖混合组网探讨
2014/10/31 12:39:28一、引言
室内覆盖是影响用户感知的重点区域，相对于采用800MHz组网的CDMA网络，由于 LTE-FDD采用2100MHz频段，其链路损耗较较大，室内更容易出现弱覆盖区域，因此CDMA与LTE-FDD室内覆盖共同组网时，需要对CDMA和LTE-FDD进行同覆盖分析，确定CDMA和LTE-FDD共建的室内分布系统的建设方案。
二、CDMA/LTE-FDD同覆盖分析
2.1 室内传播模型
CDMA采用频段为800MHz，而LTE-FDD采用2100 MHz。两者之间频段的差异导致信号在馈线传输中损耗、在空间传播中和障碍物的遮挡损耗均不一致，将影响两者同步覆盖性能。表1、表2、表3分别给出了800MHz和2100MHz环境下的自由空间损耗、馈线损耗和穿透损耗情况。

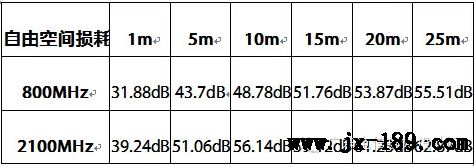

表 1 自由空间损耗
表 2 馈线损耗

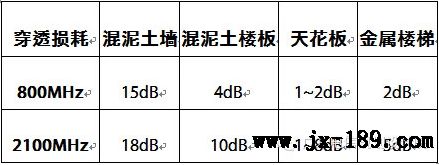

表3 穿透损耗
2.2 链路预算
1. 室内覆盖链路预算
CDMA导频功率=单载波总功率*导频=20W*10%=33dBm
LTE参考信号功率=总功率/RB数/12=40W/75RB/12=16dBm
空间传播损耗=天线口功率+天线增益-边缘指标=自由空间损耗+穿透损耗+衰落余量+人体损耗。
表 4关键参数
2.典型场景的无线链路计算

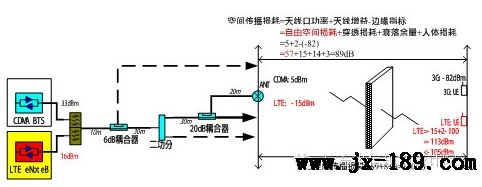

a)隔断型标准层
图 1隔断型标准层无线链路计算

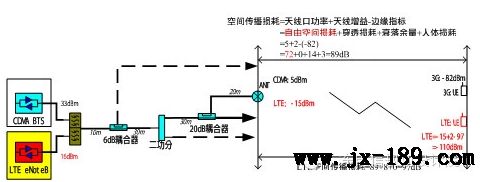

b)开阔型标准层：
图 2开阔型标准层无线链路计算

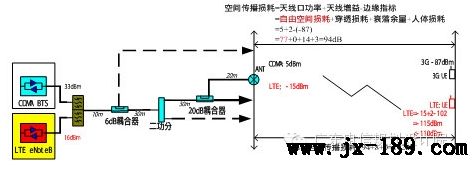

c)开阔型地下层：
图 3开阔型地下层无线链路计算
2.3 CDMA与LTE同覆盖分析
上述讨论的标准层-开阔型、标准层隔断型和地下层开阔型等三种典型的场景，可以代表包括宾馆酒店、餐饮娱乐场所、办公楼宇、校园、地下停车场等绝大部分的建筑物。在信源设备直接合路的情况下，LTE-FDD 2100 MHz与CDMA未能实现同步覆盖，LTE-FDD 2100 MHz为受限系统。
LTE-FDD2100 MHz与CDMA实现同步覆盖可考虑：
1. 增加天线的密度：按LTE12-15米的天线间距建设室分；
2. 提高天线口功率：将LTE天线口功率提高，具体方法是增加LTE信源，在主干断点合路。
三、LTE MIMO模式的实现
LTE采用2×2 MIMO的小区速率理论值是SIMO的2倍。为了充分发挥LTE的优势，对于要求业务速率高、系统容量大、服务质量好的建筑物，要求建设双通道室内分布系统。
LTE MIMO实现的方式主要有三种：
1.新建双通道LTE室分系统，通过新建两路严格对称的天馈系统，形成双通道
2.新建一路合路原有C网一路。但两通道对称性难以保证，难以平衡每一对天线的天线口功率，实现MIMO的效果无法保证。
3.采用移频的方式在单通道实现MIMO改造或新建一路天馈系统，利用变频器将LTE其中一路信号调制至其它频点并与另一路信号合并，实现LTE两路信号在同一馈线中传输，再在天线端用逆变频器将LTE两路信号分开，实现MIMO。
3.1分场景的C/L室分共建建议
基于本文的分析，综合考虑工程实施难度、工程造价以及工程实施的效果，分场景的C/L室分共建建议如表5所示。

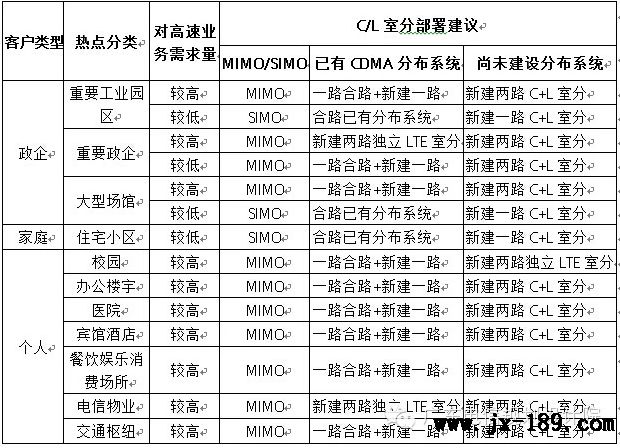

表 5各种场景的C/L室分共建建议
四、结论
在利旧现有CDMA室内分布系统建设LTE网络时，需要对现有CDMA分布系统的覆盖指标进行测试，再根据链路预算重新计算LTE-FDD 2100 MHz的覆盖水平，对于不能满足要求的可以通过提高天线口功率或提高天线密度的方式进行改造。在实现LTE MIMO的过程中需要综合考虑工程实施难度、工程造价以及工程实施的效果等因素选择最优方案。
